小编语：近日，德国海瑞克与荷兰输电系统运营商tennet合作，利用海瑞克研发的电缆铺管系统（e-power pipe）技术，在2m的覆土下成功施工了一条全长2km的电缆隧道，一起来看看吧！
工法简介
e-power pipe是海瑞克开发出的一种新工法，用于在浅覆土下快速施工微型隧道，代替传统明挖方案，为微型隧道建设提供了一种替代方案。
该技术结合了水平定向钻（hdd）与小型隧道掘进设备（avn）的特点，采用了新型avn掘进机作为核心，直径505mm，施工时可以完全采用远程控制，配备了喷射泥浆泵及内置集成液压装置、以及改进的控制和导向系统，可以在最低1.5m的埋深下单次掘进超过1km，并在管路、公路、铁路或小型水域下方快速安全地通过。
施工步骤

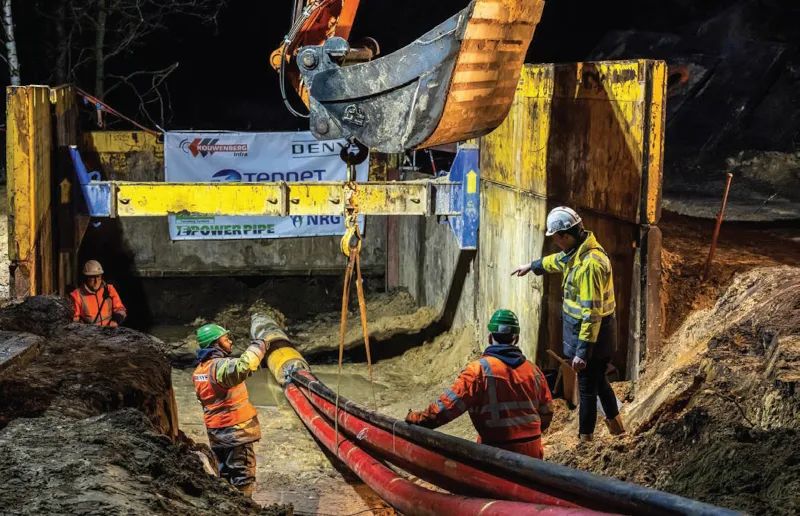

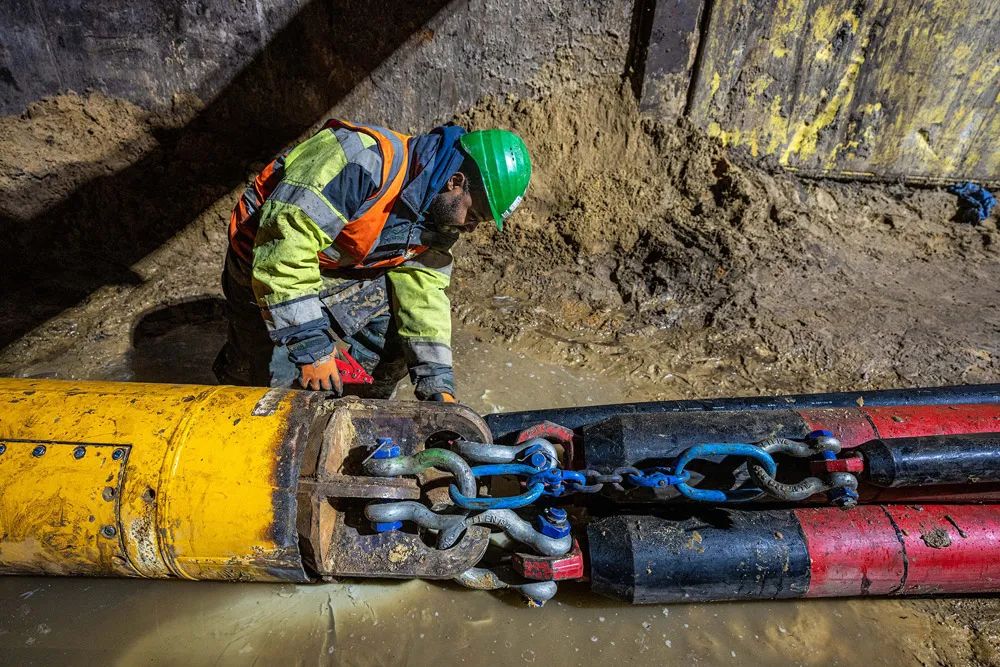

■ 在起始点安装一副顶进架，在进给力的作用下，将顶管与 隧道掘进机沿指定路线向目标点推进。钻孔始终由设备和顶管牢固支撑。在抵达目的地贯通后，机器与顶管分离。随后，将预制电缆保护管连接到仍位于钻孔中的顶管上，并通过顶进架将其送入竖井。
■ 保护管安装结束后，e-power pipe的任务即告完成。第二阶段，由专业公司完成地下电缆的最后穿线施工。

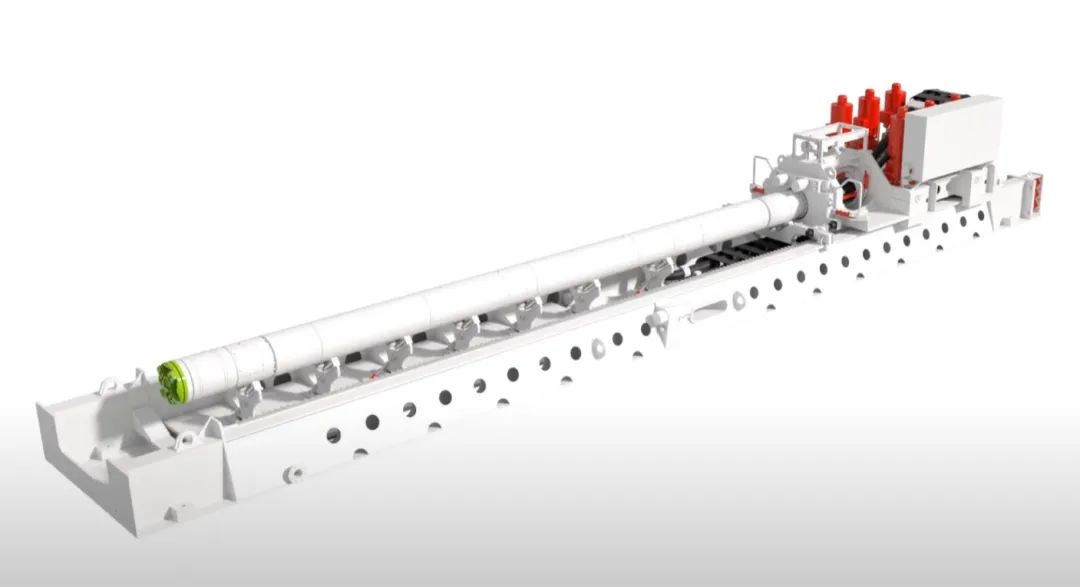

■ 海瑞克研发了一种适用于具备10m行程、350t推力的顶管的顶进架。通过将其在竖井中旋转180°，其还能够帮助解决电缆保护管的回退问题。
点击视频链接，了解施工原理：荷兰tilburg noord-bests隧道
工程应用

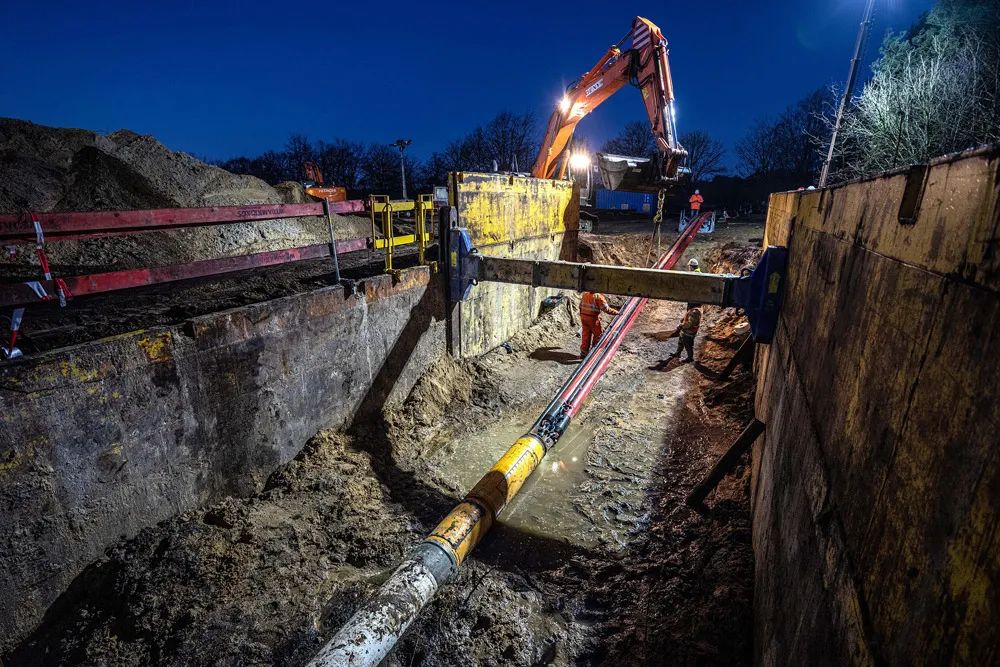

2月，在荷兰位于tilburg noord-best沿线附近的oirschot的一条埋深2m，长2km的电缆隧道便使用了e-power-pipe技术成功掘进，创下了当地的纪录。
这条隧道将把150kv原本位于地面的线缆移至地下，而传统的电缆隧道埋深一般在5m-至25m之间，本次采用的这一技术使得未来线缆的维修更加便捷，维护成本更低，同时隧道施工时对周围环境的影响也更小。
点击视频链接，观看：e-power pipe工法
长期以来，tennet一直在与各个机构合作，研究各种微型隧道的长距离掘进技术。据悉，在完成此次2000m的隧道掘进后，据悉，后续tennet还将试验长5000m的隧道掘进。
结语：据悉，德国与荷兰将在未来10年内铺设超过3000km的地下电缆，让我们期待更多新技术的涌现吧！
本文整理自tunnels & tunnelling，海瑞克网站
